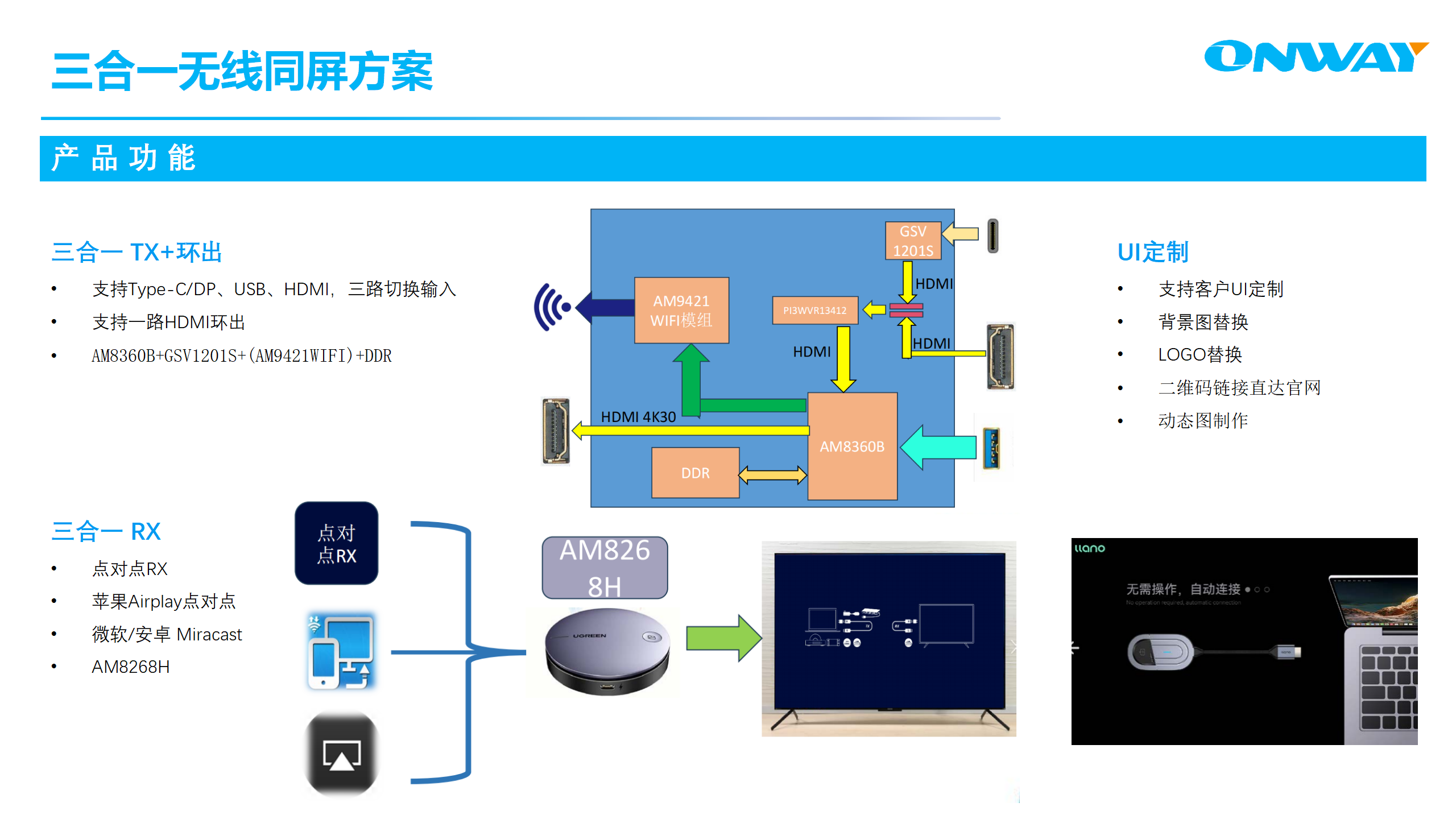

AM8268H是炬力北方微電子推出的一款無線視頻三合一芯，AM8268H既可以做為無線視頻點對點的RX使用，也可以單獨連接手機的自有協議，蘋果手機的Airpaly和安卓手機的Miracast，使得低端手機（2000元以下手機）或者老款手機（iPhone14以前的手機）在不支持Type-C/DP視頻輸出的時候，也可以通過無線視頻投屏到電視上而且AM8268H支持雙頻5.8G+2.4G，信號更穩定。
AM8268H關鍵信息總結
一、芯片功能
32位RISC核心，集成DSP指令擴展
最高主頻800MHz，支持動態調頻
32KB指令緩存+32KB數據緩存
支持格式：H.264 High Profile、MPEG1/2/4、VC-1 Simple/Main Profile
全高清解碼能力：1920×1080 30fps
自適應去隔行處理
任意比例縮放、裁剪、旋轉（90°/180°/270°）
顏色空間轉換（YUV/RGB）、伽馬校正、邊緣增強
支持2層OSD疊加（8級透明度混合）
HDMI 1.2輸出，支持1080p分辨率
顯示引擎支持動態對比度調整、抖動優化（24bit→16/18bit）
解碼格式：MP1/MP2/MP3、WMA、AAC、AMR-NB、PCM等
集成18位Σ-ΔDAC，信噪比（SNR）>92dB
32級音量控制
內置512Mb DDR2內存（無需外接）
支持SPI Nor Flash啟動
USB 2.0 OTG（支持主機/設備模式）
外設接口：UART×1、I2C×1、SPI×1、41個可配置GPIO
二、性能參數
視頻解碼：全高清 30fps（H.264/MPEG/VC1）
圖像處理：最大輸出分辨率1920×1080
內存：集成512Mb DDR2（速率1066Mbps）
電源需求：核心電壓：1.3V oI/O電壓：3.3V/2.5V/1.5V
封裝：QFN 68引腳（帶散熱焊盤）
工作溫度：環境溫度0℃~60℃
三、主要特點
高集成度：內置DDR2內存，支持多協議無線鏡像（AirPlay/Miracast/HDMI/DP）
多媒體處理：硬解碼全高清視頻，支持復雜圖像后處理
低功耗設計：動態調頻、多級電源管理
靈活接口：USB OTG支持大容量存儲/PTP協議，GPIO復用功能
工業級可靠性：抗干擾設計（施密特觸發輸入、可編程上下拉）
四、典型應用
無線HDMI/DP接收器
多協議投屏設備（AirPlay/Miracast）
高清多媒體播放器
嵌入式顯示控制系統
五、關鍵限制
1.不適用于生命支持設備（需廠商書面授權）
2.設計時需參考最新版規格書（免責聲明覆蓋舊版本）
3.保留引腳（Reserved/Undefined）未來可能變更功能
